Módulos de Control de Motor & Bomba (Serie E)

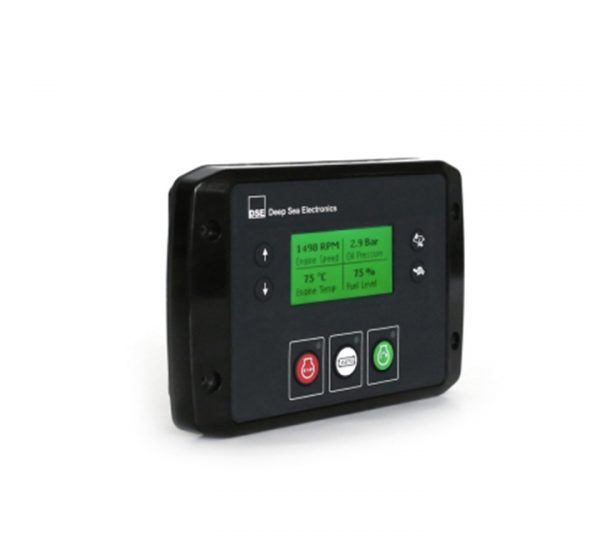

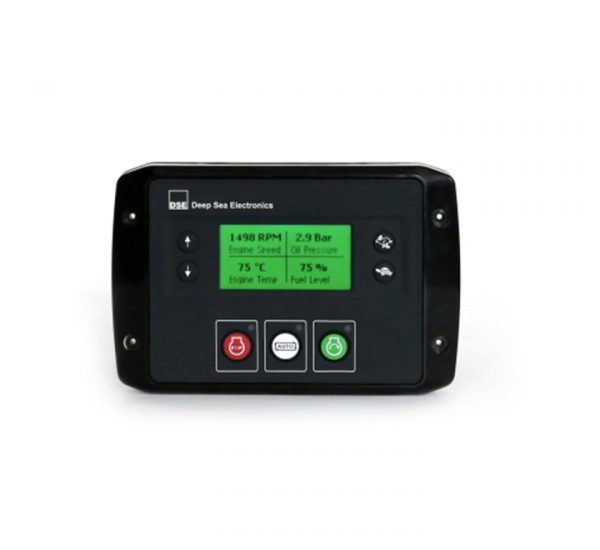

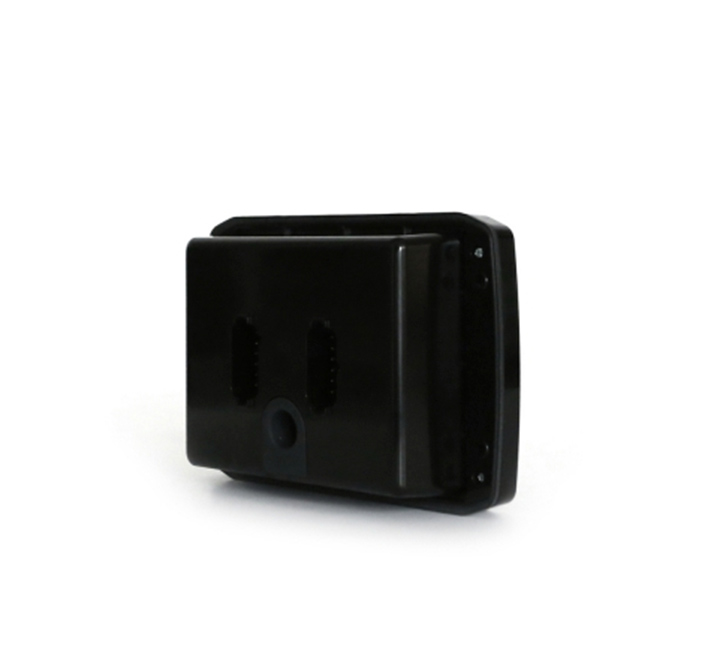

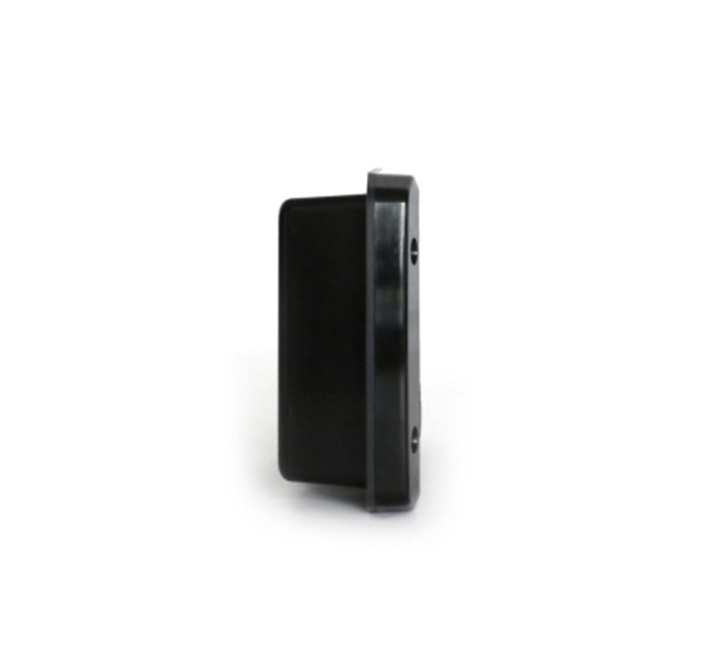

DSEE400 | Módulo de control solo motor

Name: DSEE400 | Módulo de control solo motor
SKU: DSEE400
Price: 3642621.00 COP
Availability: InStock

TAMAÑO TOTAL
189 mm x 125 mm x 54 mm (7.5″ x 4.9″ x 2.1″)
PANELES DE CORTE
148 mm x 112 mm (5.8″ x 4.4″)
VARIANTES DE PRODUCTOS
E400-01 – Controlador de motor E400
E400-02 – Controlador de motor E400 (Htr)
RELATED PARTS
007-850 – Conector Deutsch A (DT16-18SA-k004), 18 vías completo con clavijas.
007-851 – Conector Deutsch C (DT16-18SC-K004), 18 vías completo con clavijas.
007-852 – Juego de 2 mazos, conectores a y C, precableados, cables de 1,2 m marcados.

COMPRAR

$3,642,621.00 (+ IVA)

Características

El DSE E400 es un módulo de control de motores con clasificación IP67 que ofrece un control flexible con supervisión y protección integradas. El módulo de control es compatible con motores diésel tanto electrónicos como mecánicos y puede configurarse completamente para una amplia gama de aplicaciones, incluyendo bombas y compresores accionados por motor.

Todas las funciones de control del motor, incluidos el arranque, la velocidad y el control del embrague, pueden realizarse de forma automática y manual.

Especificaciones

Características principales	Beneficios claves
Control de regulador incorporado.	Proporciona un control automático de la velocidad.
Control de arranque automático flexible.	Flexibilidad para el arranque desde fuentes externas.
Entradas digitales configurables (4).	Proporciona la opción de adaptar el funcionamiento para satisfacer las demandas del sistema.
Entradas analógicas configurables (7).	Proporciona una amplia gama de opciones de supervisión múltiple.
2 Salidas DC configurables. 1 Salida analógica configurable. 2 salidas PWM/PWMI configurables.	Múltiples opciones de salida para hacer frente a los exigentes requisitos del sistema.
Soporte para motores CAN de nivel 4.	Soporte para motores con control electrónico.
Pantallas de instrumentación múltiple personalizables.	Proporcionar opciones de pantalla que se adapten a los requisitos del entorno del usuario.
Conectoresutsch.	Conexión sellada rápida y sencilla
Clasificación IP67.	Puede instalarse en un entorno externo
Control de llenado, vaciado, mantenimiento de llenado y mantenimiento de vaciado.	Solución ideal para una serie de aplicaciones que incluyen el control de bombas y compresores accionados por motores.
Compatibilidad con DSEWebNet®.	Proporciona una total flexibilidad de supervisión.

Detalles

SUMINISTRO DC

RATA DE VOTACIÓN CONTINUAG
8 V a 35 V continuos

GOTEROS DE ARRANQUE
Es capaz de sobrevivir a 0 V durante 100 mS, siempre que la alimentación sea de al menos 10 V antes de la caída y se recupere a 5 V. Esto se consigue sin necesidad de baterías internas.

CORRIENTE MÁXIMA DE FUNCIONAMIENTO
326 mA a 12 V, 164 mA a 24 V

CORRIENTE MÁXIMA DE ESPERA
119 mA a 12 V, 60 mA a 24 V

CORRIENTE MÁXIMA EN MODO OFF
76 mA a 12 V, 38 mA a 24 V

RANGO DE FALLO DE CARGA/EXCITACIÓN
0 V a 35 V

ENTRADAS

ENTRADAS DIGITALES A a D
Configurable como:
Conmutación positiva
Conmutación negativa

ENTRADAS ANALÓGICAS A a G
Configurable como:
Entrada digital de conmutación negativa
0 V a 10 V
4 mA a 20 mA
Resistiva

SALIDAS

SALIDA DE CC A (COMBUSTIBLE) y B (ARRANQUE)
10 A durante 10 segundos,
5 A continuos a la tensión de alimentación

SALIDAS LIBRES DE TENSIÓN C y D
2 A CC a la tensión de alimentación

SALIDAS PWMI E y F
4 A a la tensión de alimentación
20 Hz a 250 Hz

PULSE PICK-UP

RANGO DE VOLTAJE
0,5 V a 60 V RMS
Totalmente aislado

GAMA DE FRECUENCIAS
5 Hz a 10,000 Hz

GOVERNOR OUTPUT

Fully isolated

SALIDA DE TENSIÓN
Rango de 0 V a 10 V
Impedancia de carga mínima de 1000 Ω

SALIDA DE CORRIENTE
Rango de 0 V a 20 mA
Impedancia de carga máxima de 500 Ω
