TAMAÑO TOTAL
310 mm x 160 mm x 40 mm (12.2” x 6.3” x 1.5”)
TAMAÑO DE CORTE DEL PANEL
282 mm x 136 mm (11.1″ x 5.3″)
ESPESOR MÁXIMO DEL PANEL
8.0 mm (0.3”)
PESO
1.0kg
VARIANTES DE PRODUCTOS
8003-02 – 8003 7″ Pantalla gráfica de 7″ a color de visión general del mando a distancia
$8,672,912.00 (+ IVA)

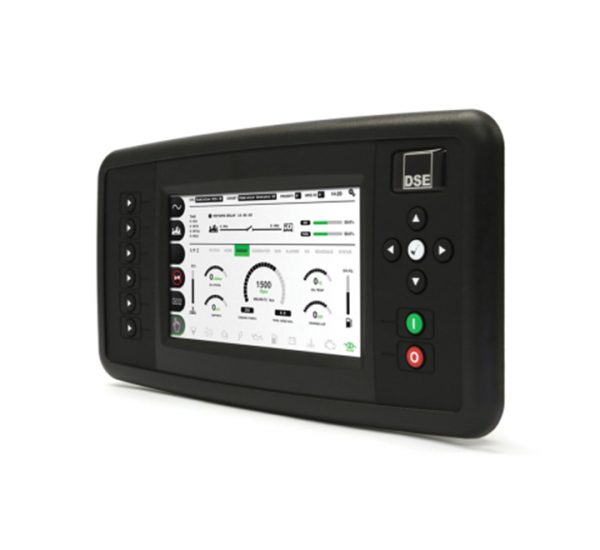

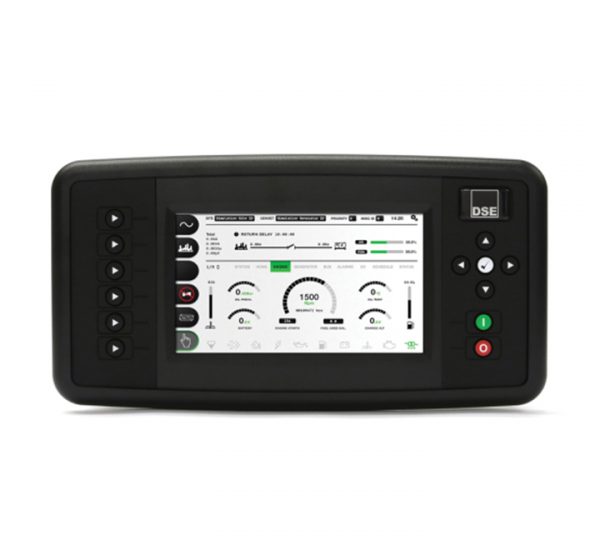

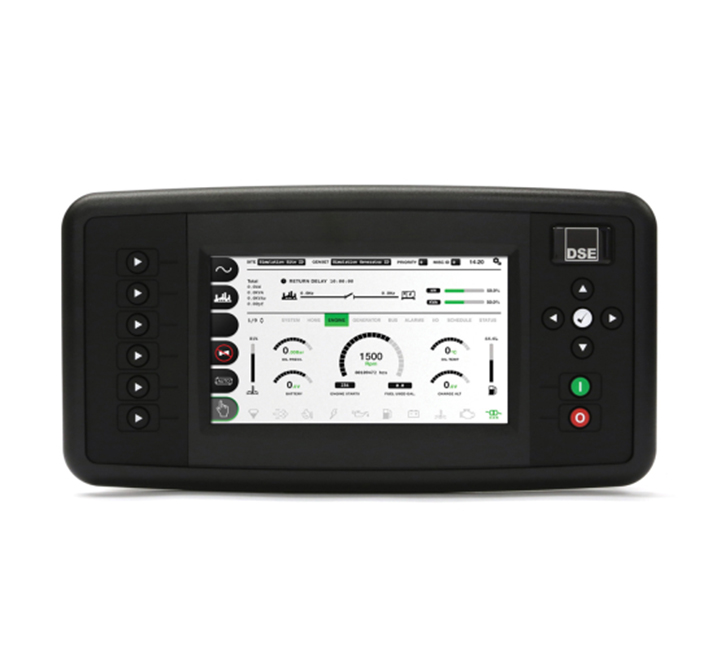

El DSE8003 es una pantalla gráfica de visión general remota de 7″ a todo color. Ha sido diseñado para integrarse perfectamente con los módulos de control de carga compartida 86xx MKII.
La versión MKII ofrece una interfaz gráfica de usuario mejorada y tiempos de respuesta más rápidos en comparación con su predecesor MKI.
Mediante un enlace RS485, se puede conectar una única pantalla de visión general a varios módulos de control a una distancia máxima de 1,2 km.
| Características principales | Beneficios claves |
| Pantalla táctil habilitada. | Simplifica la navegación por el sistema. |

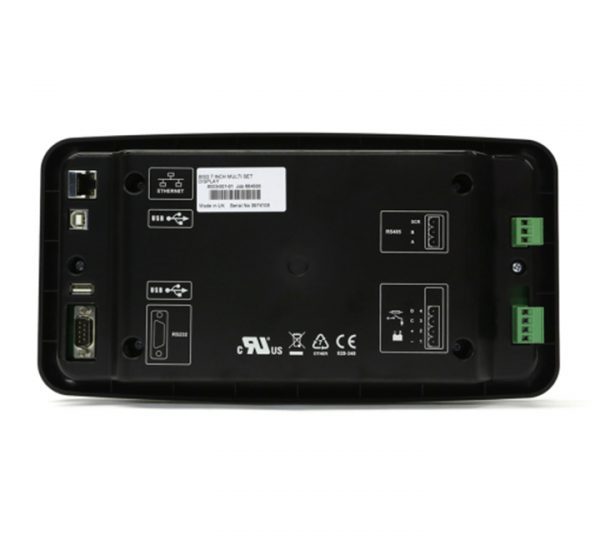

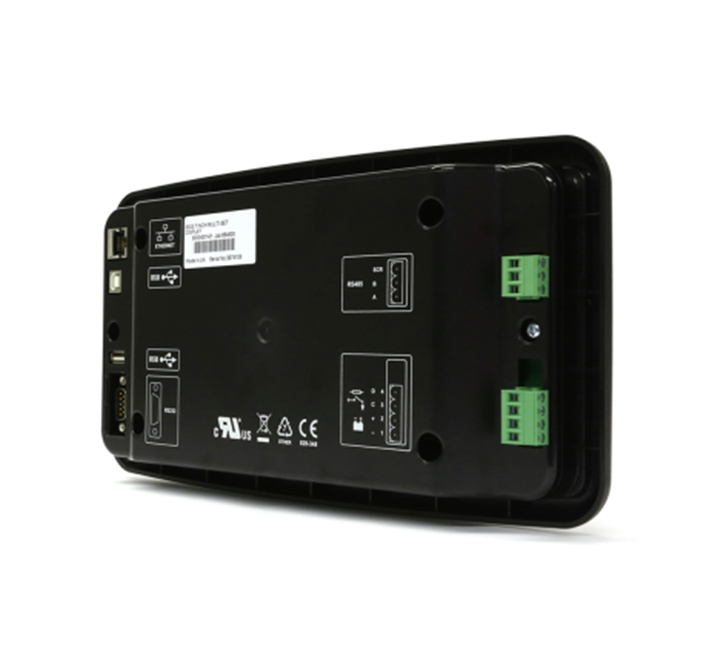

| Comunicaciones remotas (RS232, RS485 x2, Ethernet). | Proporciona una supervisión segura y sencilla fuera de las instalaciones. Todos los puertos están continuamente activos. |
| Montaje en el panel frontal. | Ofrece opciones para reducir el cableado en la parte frontal de un panel cuando el espacio es limitado. |
| Control a distancia. | Permite resolver rápidamente las condiciones de fallo y proporciona información instantánea del sistema para ayudar al mantenimiento preventivo. |
| Pantallas gráficas que muestran, tablas, medidores, pantalla de potencia, gráficos e información del estado del motor. | La información se muestra con claridad y en un formato universal para que todos los usuarios la entiendan rápidamente. |
| Se pueden utilizar hasta 20 pantallas remotas en un sistema. | Esto permite supervisar los sistemas desde múltiples puntos dentro del mismo sitio. Configuración del panel frontal protegida. |
SALIDAS AUXILIARES C y D
2 A CC a la tensión de alimentación
TAMAÑO TOTAL
245 mm x 184 mm x 51 mm (9.6″ x 7.2″ x 2.0″)
TAMAÑO DEL RECORTE DEL PANEL
220 mm x 160 mm (8.7″ x 6.3″)
ESPESOR MÁXIMO DEL PANEL
8.0 mm (0.3″)
VARIANTES DE PRODUCTOS
7320-03 – 7320 MKII Módulo de Control de Fallos de Red Automática (Utilidad)
