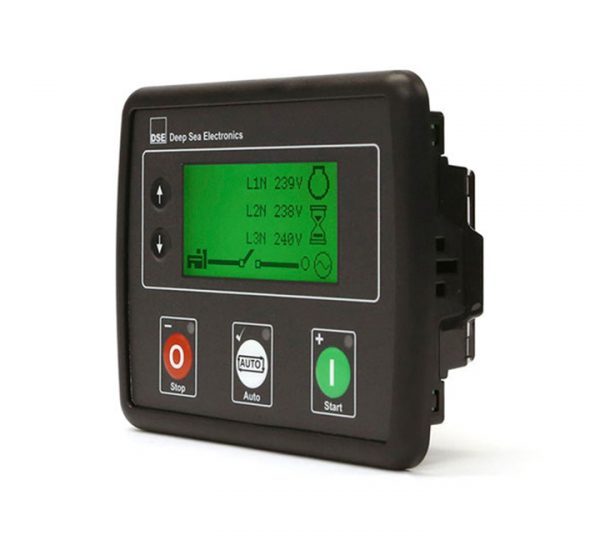

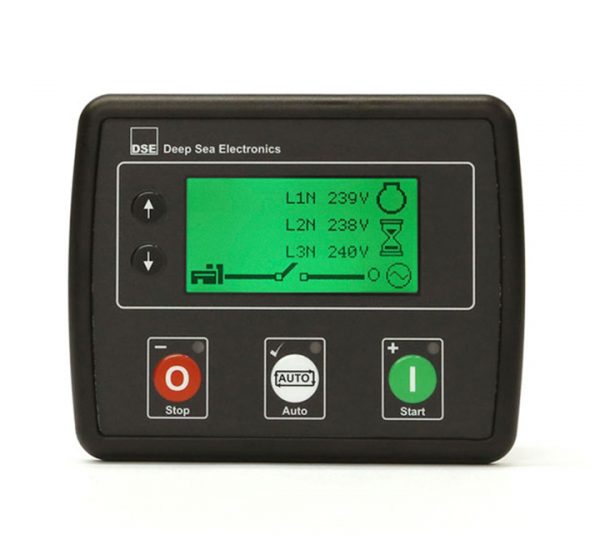

DSE4610 | Módulo de control de arranque automático

Módulos de Control de Arranque Manual & Automático

DSE4610 | Módulo de Control de Arranque Automático

Name: DSE4610 | Módulo de Control de Arranque Automático
SKU: 4610-03
Price: 2486245.00 COP
Availability: InStock

TAMAÑO TOTAL
140 mm x 113 mm x 43 mm (5.5” x 4.4” x 1.5”)
TAMAÑO DE CORTE DEL PANEL
118 mm x 92 mm (4.6″ x 3.6″)
ESPESOR MÁXIMO DEL PANEL
8.0 mm (0.3”)
PESO
0.28kg
VARIANTES DE PRODUCTOS
4610-03 – 4610 Módulo de control de arranque automático (Mpu,Ct,Rtc)

COMPRAR

$2,486,245.00 (+ IVA)

Características

El DSE4610 es un Módulo de Control de Arranque Automático compacto que ha sido desarrollado para proporcionar una excelente gama de características dentro de una caja compacta.

Gran pantalla LCD de iconos retroiluminada.
Detección de generadores trifásicos.
Compatibilidad con el sistema de 600 V ph-ph nominal.
Control de la potencia del generador y de la carga (kW, kV A, kV Ar, pf).
Protección contra sobrecarga del generador (kW).
Entradas y salidas configurables.
Salidas configurables de corriente continua, sin tensión y con carga escalonada.
Salidas de combustible y de manivela.
Protección del régimen del motor, contador de horas del motor, precalentamiento del motor, programador del tiempo de funcionamiento del motor, control del ralentí del motor para el arranque/parada.
Control de la tensión de la batería.
Registro de eventos configurable (50).

Especificaciones

Características principales	Beneficios claves
Pantalla LCD de iconos de gran tamaño retroiluminada.	Muestra la información al operador en un formato claro y conciso.
Detección del generador trifásico.	Proporciona una verdadera detección del generador.
Compatibilidad con sistemas de 600 V ph-ph nominales.	Proporciona flexibilidad global.
Supervisión de la potencia del generador y de la carga (kW, kV A, kV Ar, pf).	Proporciona información clara y precisa sobre la medición de la potencia.
Protección contra la sobrecarga del generador (kW).	Proporciona protección contra la sobrecarga del motor.
Entradas y salidas configurables.	Proporciona múltiples opciones de instalación.
Salidas configurables de DC, sin tensión y de carga por etapas.	Proporciona múltiples opciones de instalación.
Salidas de combustible y cigüeñal.	Proporciona un arranque y una parada controlados del motor.
Detección de la velocidad de captación magnética.	Proporciona una flexibilidad de supervisión total.
Protección de la velocidad del motor, contador de horas del motor, precalentamiento del motor, programador del tiempo de funcionamiento del motor, control del ralentí del motor para el arranque/parada.	Asegura que el motor está totalmente monitorizado para mejorar su rendimiento operativo.
Monitoreo del voltaje de la batería.	Asegura que la batería mantiene suficiente energía en todo momento.
Registro de eventos configurable (50).	Proporciona acceso a las alarmas históricas y al estado de funcionamiento.
Software para PC DSE Configuration Suite.	Proporciona una configuración completa y fácil de usar y un control y supervisión del sistema de alto nivel.

Detalles

SUMINISTRO DC

TENSIÓN NOMINAL CONTINUA
8 V a 35 V continuo

LOS ABANDONOS POR ARRANQUE
Es capaz de sobrevivir a 0 V durante 50 mS, siempre que la alimentación sea de al menos 10 V antes de la caída y se recupere a 5 V. Esto se consigue sin necesidad de baterías internas. Los LEDs y la luz de fondo no se mantienen durante el arranque.

CORRIENTE MÁXIMA DE FUNCIONAMIENTO
85 mA a 12 V, 96 mA a 24 V

CORRIENTE MÁXIMA DE ESPERA
51 mA a 12 V, 47 mA a 24 V

CORRIENTE MÁXIMA DE REPOSO
35 mA at 12 V, 32 mA at 24 V

CORRIENTE MÁXIMA DE SUEÑO PROFUNDO
<10 uA at 12 V, <10 uA at 24 V

SALIDAS

SALIDA A (COMBUSTIBLE)
10 A a corto plazo, 5 A continuos,
a la tensión de alimentación

SALIDA B (INICIO)
10 A a corto plazo, 5 A continuos,
a la tensión de alimentación

SALIDAS AUXILIARES C y D
2 A CC a la tensión de alimentación

GENERADOR

RANGO DE VOLTAJE
15 V a 415 V AC (Ph-N)
26 a 719 V AC (Ph – Ph)

GAMA DE FRECUENCIAS
3,5 Hz a 75 Hz

MAGNETIC PICK-UP

RANGO DE VOLTAJE
+/- 0,5 V a 70 V

GAMA DE FRECUENCIAS
10.000 Hz (máx.)
