Características
El extensor de CANbus DSE124 ha sido diseñado para ampliar un enlace de carga compartida de comunicaciones múltiples o el CANbus del motor.
Módulos de Expansión

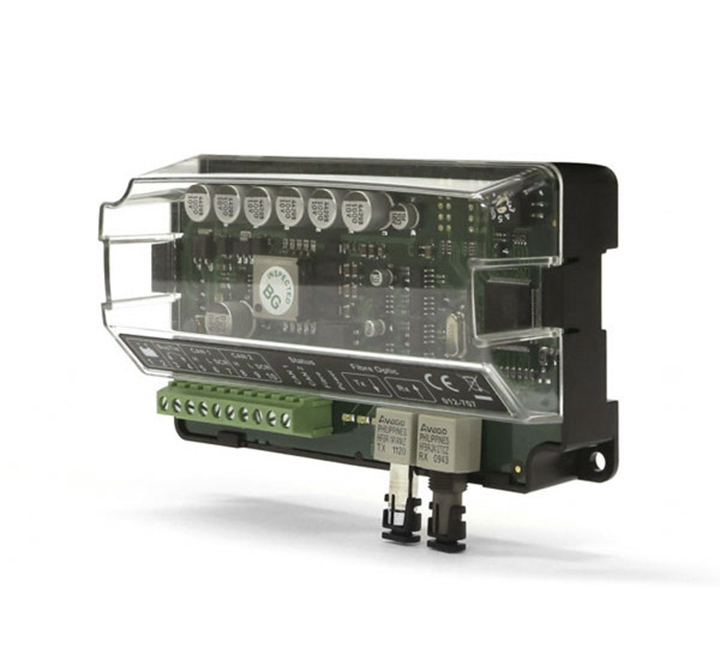

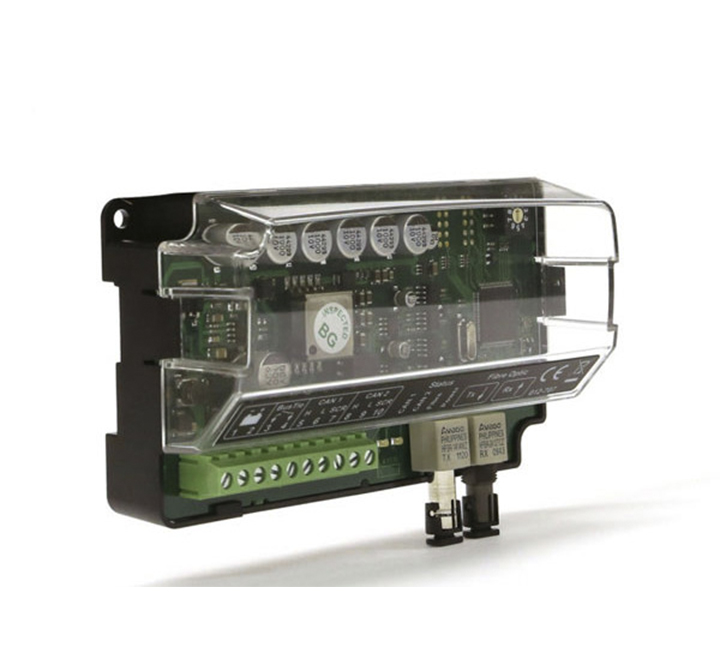

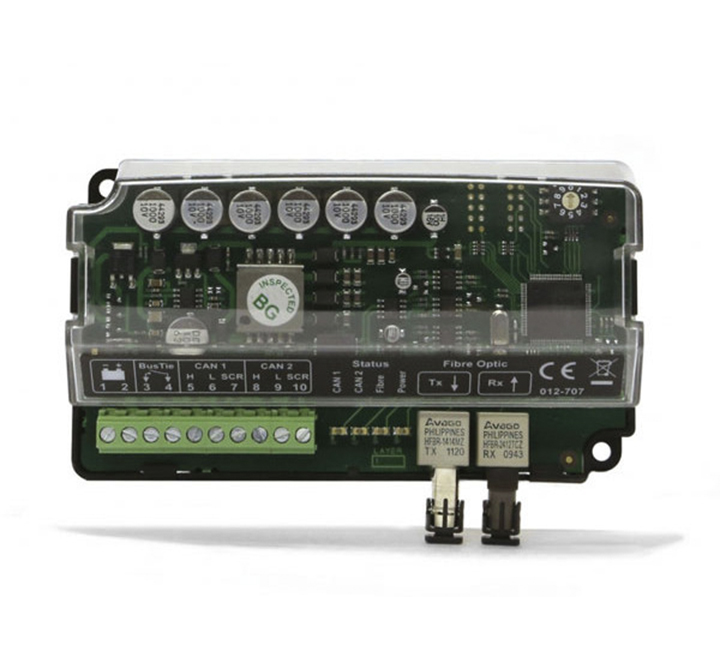

DSE124 | Extensor de Bus CAN
TAMAÑO TOTAL
134 mm x 77 mm x 49 mm (5.3” x 3.0” x 1.9”)
PESO
0.2kg
VARIANTES DE PRODUCTOS

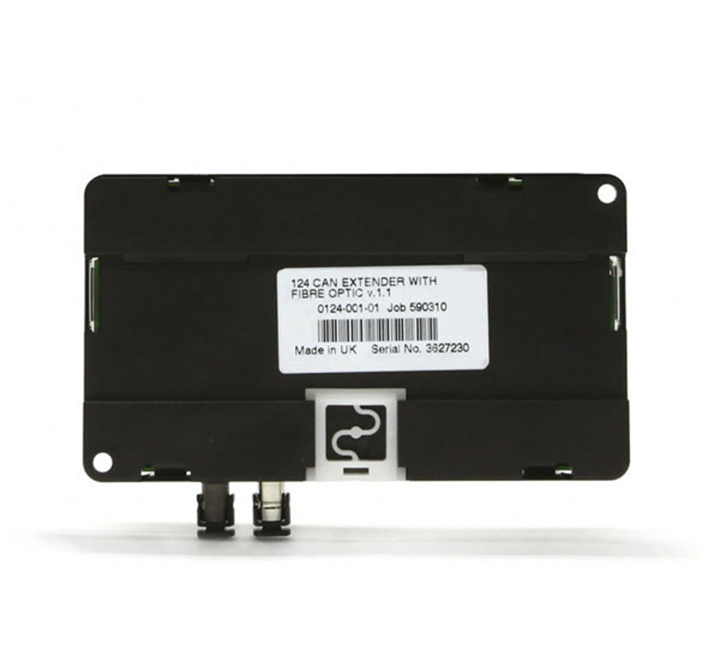

0124-01 – 124 Extensor Canbus (fibra óptica)
$3,035,533.00 (+ IVA)
Especificaciones
| Características principales | Beneficios claves |
| Montaje en carril DIN y en chasis. | Proporciona múltiples opciones de instalación. |
| Dos variantes: fibra óptica/no fibra óptica. | Adecuado para un amplio número de aplicaciones diferentes. |
| Cuatro LEDs indicadores rojos. | Proporciona una flexibilidad de supervisión total. |
| Se pueden utilizar simultáneamente un máximo de 8 segmentos de cobre de 250 m y 2 segmentos de fibra óptica de 2000 m. | Proporciona múltiples opciones de instalación. |
Detalles

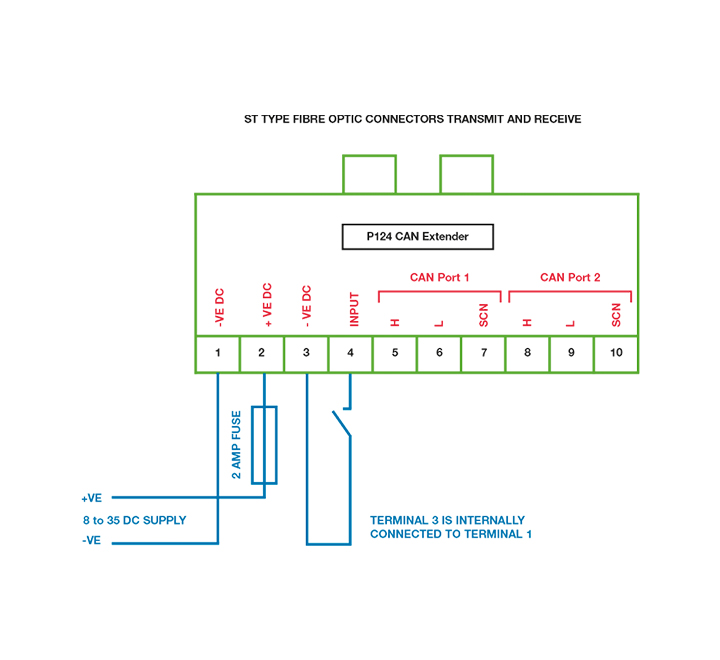

SUMINISTRO DC
TENSIÓN MÍNIMA DE ALIMENTACIÓN
8 V continuos
LOS ABANDONOS POR ARRANQUE
Es capaz de sobrevivir a 0V durante 50mS siempre que la alimentación sea de al menos 10V antes de la caída y se recupere a 5 voltios después.
TENSIÓN MÁXIMA DE ALIMENTACIÓN
35V continuos.
CORRIENTE MÁXIMA DE ALIMENTACIÓN
191mA a 12V, 99mA a 24V.
Entrada digital conectada a tierra, pasando el protocolo MSC al 75% de la capacidad del bus, puerto de fibra equipado.
CORRIENTE MÁXIMA DE ESPERA
147mA a 12V, 76mA a 24V
entrada digital en circuito abierto, sin actividad en puertos CAN o de fibra.
ENTRADA DIGITAL
1 entrada digital configurable
